Инструкция по монтажу винилового сайдинга Mitten (Миттен)

Инструкция по монтажу винилового сайдинга основные принципы установки
Виниловый сайдинг расширяется и сжимается при изменении температуры воздуха. Это необходимо предусмотреть, чтобы предотвратить коробление сайдинга. Для правильной установки следует соблюдать несколько правил:
1) Не следует хранить сайдинг под пластиковой упаковкой, где нет доступа воздуха.
2) Установленные панели должны свободно двигаться из стороны в сторону.
3) При установке сайдинговой панели приложите усилие снизу вверх до тех пор, пока замок полностью не соединится с нижней деталью. Не давите на панели вверх или вниз, когда закрепляете их.
4) Всегда вбивайте гвоздь в центр гвоздевого отверстия. ВНИМАНИЕ: не вбивайте гвоздь в конец отверстия! Это приведет к непоправимым повреждениям панели. Если вам нужно вбить гвоздь рядом с концом отверстия, чтобы попасть в планку обрешетки и т.п., увеличьте длину отверстия с помощью перфоратора.
5) Не прибивайте гвоздь вплотную. Оставьте зазор в 1 мм между шляпкой гвоздя и панелью, чтобы предотвратить искажения и коробление панели.
6) Оставляйте зазор минимум в 6,4 мм. на всех отверстиях для естественного расширения и сжатия. Если установка производится при температуре ниже 5 С°, увеличьте минимальный зазор до 9,5 мм.
7) Не герметизируйте панели в тех местах, где они соединяются с выемкой внутреннего угла, внешнего угла или J-профиля.
8) Не вбивайте гвозди или скобы насквозь в сайдинг. Это может привести к растрескиванию сайдинга.
9) При длительной эксплуатации здания, облицованного сайдингом, может возникнуть необходимость замены некоторых панелей.
10) Не используйте в качестве обрешетки деревянные планки из плохо просушенной древесины.

Инструкция по монтажу винилового сайдинга выбор крепежных деталей
Для крепежа сайдинга необходимо использовать алюминиевый, оцинкованный стальной, любой другой антикоррозийный крепеж. Все крепежные детали должны входить в обрешетку не менее чем на 20 мм.
Гвозди
Шляпка гвоздей должны быть минимум 8 мм в диаметре. Ножка гвоздя должна быть 3 мм в диаметре.
Саморезы
Саморезы должны входить в обрешетку не менее чем на 20 мм, подойдут оцинкованные.
Скобы
Если вместо гвоздей или болтов используются скобы, они должны входить в обрешетку не менее
чем на 20 мм., иметь широкую шляпку, чтобы сайдинг мог свободно двигаться (0,7 мм от края).

Инструкция по монтажу винилового сайдинга крепеж сайдинга
Виниловый сайдинг может расширяться и сжиматься на 9,5 мм или более на отрезке в 3 метра из-за температурных колебаний, поэтому необходимо следовать следующим правилам:
1 Убедитесь, что панели полностью соединены вдоль всей длины нижней кромки, но не тяните их с силой вверх при крепеже.
2 Не вбивайте гвозди или скобы сквозь сайдинг. Это может привести к появлению трещин на панелях.
3 Не прибивайте шляпку крепежной детали слишком сильно в сайдинг, оставьте минимум 1 мм. Несоблюдение приведет к короблению сайдинга при изменении температур.
4 При крепеже начинайте с центра панели и двигайтесь к краям.
5 Крепежные детали располагайте по центру гвоздевых отверстий, чтобы оставалась возможность для расширения и сжатия сайдинга.
6 Вбивайте гвозди прямо, чтобы избе жать искажений и коробления панелей.
7 Начните закреплять вертикальный сайдинг и углы в верхней части самых верхних отверстий, чтобы закрепить их. Все остальные крепежные детали размещайте по центру отверстий, устанавливая их на расстоянии максимум 40,5 см друг от друг для горизонтального сайдинга, 30,5 см для вертикального и от 20 до 25 см для аксессуаров.

Инструкция по монтажу винилового сайдинга установка доборных элементов

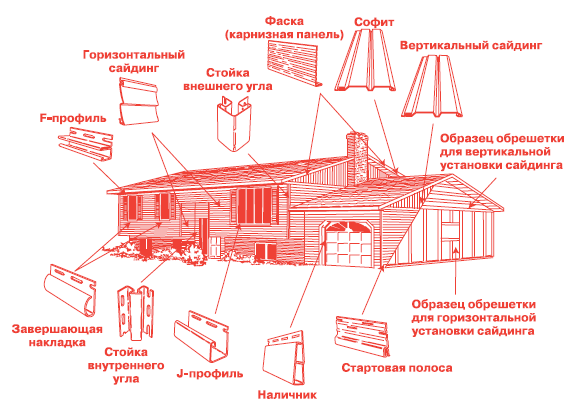

Прежде чем можно будет навесить сам сайдинг, необходимо сперва установить целый ряд аксессуаров, включая стартовую полосу, углы, J-профиль и т.д.
Установка углов

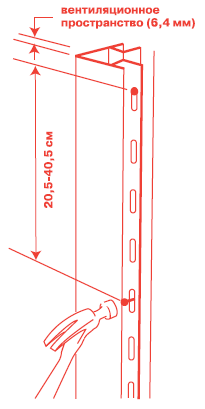

Отрежьте угол на необходимую длину, оставив расстояние в 6,4 мм. между вершиной угла и карнизом или софитом. Начните вбивать гвозди в верхней части самого верхнего гвоздевого отверстия по обеим сторонам угла, закрепив его. Остальные гвозди должны быть вбиты по центру отверстий на расстоянии от 20 до 30 см. друг от друга.
Для скрепления панелей углов друг с другом, необходимо поместить верхнюю деталь поверх нижней, отрезав 2,5 см гвоздевой кромки на верхней детали. Нахлест должен составлять 2 см, и 0,5 мм на расширение панели. Соединение 2-х углов будет видимым, но возможность проникновения воды через соединение существенно уменьшится.

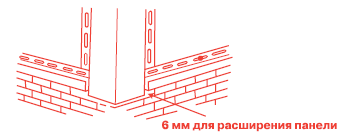

Так же должен быть запас на расширение панелей от 6 до 12,5 мм под первым рядом сайдинга.

Стартовая полоса

Определите, где начнется нижняя граница первого ряда.
От этой отметки отмерьте ширину стартовой полосы минус 12,5 мм и проведите мелом ровную линию поперек стены.
Установите верхний край стартовой полосы вдоль нижней части линии, закрепляя гвоздями с интервалом 25 см.
Стартовая полоса должна быть на расстоянии 6 мм от гвоздевой кромки как внутреннего, так и внешнего угла.
Также необходимо ставить зазор 12,5 мм от соседних стартовых полос.



Наличник
J_профиль или наличник используют для установки вокруг окон и дверей для закрепления сайдинга.

Сделайте двойной надрез (1) на боковой части наличника и согните "ушко" верхней части профиля вниз так, чтобы получился сток с боковой стороны профиля (рис. А)
Такой же надрез (1) можно использовать на нижних краях боковых наличников. Согните ушко вовнутрь внизу окна, чтобы вода не могла проникнуть под карнизом (рис. Б). Отрежьте верхний наличник так, чтобы он был длиннее ширины окна или двери и вырежьте каналы для стока с обоих концов панели, используя разрез (1). Угловой разрез для боковых профилей (2) соедините внахлест с верхними каналами. Профиль должен аккуратно подойти к окну.

Завершающая накладка
Этот профиль используется поверх и под открытыми проемами, а также в верхней части стены, которая прилегает к софиту. Соедините панель обрешетки впритык с нижним краем подоконника. Установите завершающую полосу, протягивая ее за любую сторону окна до уровня внешнего края J-профиля. Завершающая полоса также используется в перевернутом положении над верхней кромкой окон и дверей, а также там, где профили соединяются с оконной рамой.

Отлив

Отлив используется под проемами окон и дверей, и изолируется с помощью закрывающей части J-профиля.
С обеих сторон отлива отрезается "ушко" и сгибается поверх J-профилей.
Если нужно сохранить угол панели, отлив прибивается к панели обрешетки.



Инструкция по монтажу сайдинговых панелей
Первая панель вставляется в стартовую полосу и прибивается. Если панель можно двигать из стороны в сторону после того, как она была закреплена, значит, все было сделано верно.
Продолжайте закреплять гвоздями с интервалом в 40,5 см.
Оставляйте пространство в 6 или 9,5 мм в тех местах, где сайдинг соединяется с аксессуарами, чтобы было место для расширения. Накладывайте панели друг на друга на половину размера заводских отметок.
Чтобы придать сайдингу красивый внешний вид, соединения панелей по возможности не должны находиться на видимой стороне фасада и должны быть ступенчато расположены в горизонтальном порядке с интервалом минимум 61 см от одного ряда до следующего.

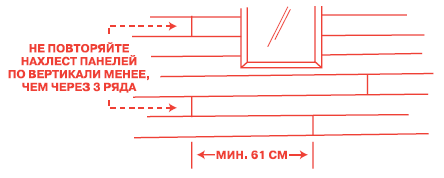

Не повторяйтесь и не делайте нахлест по вертикали менее чем через 3 ряда. При нахлесте не вбивайте гвозди ближе 15 см от краев обеих панелей.
Чтобы установить сайдинг под окнами и дверьми или под карнизами, измерьте расстояние от нижнего края замка завершающей полосы до нижнего края верхнего замка последней полной панели сайдинга. Добавьте 1,6 см к полученному расстоянию для того, чтобы край панели смог войти в завершающую полосу.
Отрежьте панель на это расстояние под окнами.

Используя пуансон, пробейте "ушки" по отрезанной части панели с интервалом 20 см. Убедитесь, что "ушки" направлены на лицевую сторону панели.
Вставьте верхний край панели в завершающую полосу и закрепите замок на нижнем краю панели.
Чтобы подогнать сайдинг над окнами и дверьми, отрежьте нижнюю секцию панели, оставляя зазор в 9,5 мм по обеим сторонам окна так, чтобы горизонтальный край выреза входил в завершающую полосу.
Установка сайдинга вокруг приборов
В случае если в стене есть какие-либо внешние объекты (например, водосточные трубы) можно установить аксессуары специально предназначенные для таких случаев или вы можете вырезать панели сайдинга так, чтобы они по контуру и форме подходили под препятствие.
Всегда начинайте новый ряд сайдинга в подобных местах на стене, чтобы избежать чрезмерного количества нахлестов. Отверстие надо вырезать на 6 мм больше, чем сама выпуклость.
Сайдинг измеряется и устанавливается на верхнем краю стены точно так же, как под окнами и дверями за исключением того, что используются целые панели сайдинга. Для установки сайдинга на фронтонах, установите J-профиль вдоль угла фронтона напротив софита. Отрежьте сайдинг до нужного угла и установите софит в J_профиль, оставив пространство для расширения.
Переход от горизонтального к вертикальному сайдингу

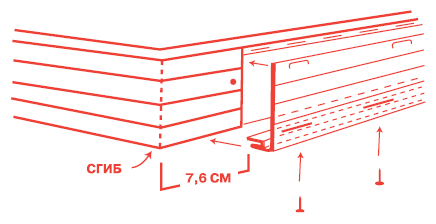

Завершите последний ряд горизонтального сайдинга J-профилем и/или завершающей накладкой. Установите отлив и J-профиль. В верхней секции J-профиля должны быть отверстия размером 6 мм, просверленные каждые 60 см для того, чтобы попадающая туда вода имела сток.

Вертикальный сайдинг

Просверлите дренажные отверстия каждые 30,5 см в нижней секции J-профиля.
Работая с аксессуарами и панелями в вертикальном положение, поместите первый гвоздь у верхней кромки верхнего гвоздевого отверстия. Это позволит панели некоторым образом повиснуть на гвозде. Остальные гвозди размещайте по центру отверстий.
Отчертите вертикальную линию для стартовой полосы. Установите углы на одном уровне или слегка ниже меловой
линии. J-профиль должен быть вставлен в зазор угла. Не забудьте оставить 6,5 мм для расширения сайдинга.
Установите J-профиль вокруг окон и дверей и вдоль карнизов. J-профиль вверху открытого пространства должен проходить над боковой секцией J-профиля на расстоянии 6,5 мм. Отрежьте и согните эту верхнюю часть вниз поверх боковой секции J-профиля. Это создаст сток для воды.
Чтобы упростить сборку вертикального сайдинга, лучше начинать с угла. Заполните канал угла, вбив в него отрезок доски шириной 5 см. Протолкните отрезок завершающей накладки в канал угла поверх доски.
Отрежьте нижнюю крепежную часть (защелкивающую) первой панели и пробейте на краю "ушки" пуансоном с интервалом 30,5 см. Убедитесь, что ушки выходят на лицевую сторону панели.
Протолкните секцию с пробитыми "ушками" в отрезок завершающей полосы и закрепите. Соедините и закрепите гвоздями последующие панели. Измерьте и отрежьте на нужную величину последнюю панель, пробейте пуансоном "ушки" покраю и вставьте в завершающую полосу в углу.
Прежде чем устанавливать любой сайдинг, измерьте ширину стены, чтобы убедиться, что последняя панель войдет в завершающую полосу в углу.

Установка вертикального сайдинга на фронтонах

Чтобы ваш дом выглядел еще красивее, вам нужно, чтобы желоб вертикального сайдинга был выровнен с вершиной фронтона.
Сначала установите J-профили по всему периметру фронтона, соединяя внахлест. Если горизонтальный сайдинг установлен ниже вертикального, см. предыдущие страницы.
Свес с вершины фронтона перпендикулярно стартовой полосе поможет
вам отчертить ровную вертикальную

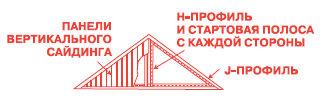

мелованную линию. Вы можете начать либо в центре, используя H_профиль и стартовые полосы с каждой
стороны, либо от углов к середине.
Чтобы добиться гармоничного вида, определите, где установить первую панель - отмеряйте от меловой линии
вдоль стартовой полосы до тех пор, пока расстояние до J-профиля будет меньше ширины панели. Отметьте эту точку карандашом.
Отмерьте 3 см назад к центру фронтона от этой точки и проведите вертикальную линию, параллельную отчерченной вами ранее. Эта линия – то место, где будет находиться край первой панели.
Через каждые 3 панели обязательно проверяйте, что они располагаются строго вертикально, а также измеряйте расстояние до центральной мелованной линии, чтобы убедиться, что когда вы доберетесь до вершины фронтона, центральный желоб будет вровень с ним. По необходимости делайте небольшие корректировки, двигая панели в пределах замкового крепления. Замок должен "смотреть" в сторону от середины.
Поверх крыши установите J-профиль так, чтобы он был на расстоянии в 1,27 см от кровельного материала, но не прямо на его поверхности. J-профиль можно использовать в качестве разделителя между сайдингом и кровлей.

Инструкция по монтажу винилового софита и фаски

При установке софита основная задача состоит в том, чтобы установить 2 параллельных профиля -один на доме и один на нижней секции фаски, которые будут держать панель софита. В зависимости от конфигурации фермы и фаски на доме, есть несколько вариантов установки фаски и принимающих каналов для софита. J-фаску или обычную фаску можно использовать вместе с аксессуарами, такими, как J-профиль и F-профиль.
Наилучший вариант _ выбрать такой метод, который наиболее эффективен в связке с используемыми методами строительства.
Изучите иллюстрации и установите принимающие каналы, используя ту конфигурацию, которая более всего подходит под конструкционные особенности вашего объекта.Каналы необходимо закреплять гвоздями каждые 30,5 - 40,5 см.



Вставленный навес
При установке софита с вставленными навесами начните с установки J-профиля вдоль деревянной доски фаски и по краю стены, находящегося на одном уровне с нижней секцией фаски.
Обрежьте панели софита на 6,5 мм короче, чем расстояние A (см. рисунок) и установите его, скрепив вместе панели.
Закрепите гвоздями.
Если вы снимаете уже существующий деревянный софит или молдинг, вам воз можно потребуется выровнять поверхность при помощи обрешетки в 2,5 - 5 см.

Открытые стропила

Чтобы установить софит на открытой балке, прикрепите к лицевой стене F-профиль, а J-фаску или F-профиль и фаску_ к доске фаски.
Затем необ ходимо отрезать софит по ширине от верстия и разместить его по середине.
В случаях с балками шириной более 60 см рекомендуется дополнительно укрепить их гвоздями по центру балок.
К крайним балкам крепятся J_ профили.
Панели софита можно прикрепить гвоздями в эти балки и с торцов закрепить в J-профили.
Углы подшивки могут быть выполнены в 2_х вариантах:
простой угол
сложный угол

Сложный угол
Установите H-профиль по диагонали угла, затем обрежьте панели софита так, чтобы они подходили под угол, образованный Н-профилем.
Чтобы добиться "наилучшего" внешнего результата, обрежьте панели софита так, чтобы центральные v-образные желоба выстроились в линию.
Потолки крыльца можно покрыть сплошным софитом.
Если потолок шире 30,5 см, можно использовать H- профиль, чтобы скрыть шов.

Фаска

Завершающая полоса устанавливается по верхнему периметру деревянной доски фаски.
Измерьте ширину лицевой стороны до завершающей полосы и добавьте 16 мм, чтобы можно было вставить фаску в завершающую полосу.
Соедините соседние фаски внахлест примерно на 2,5 см. Чтобы сделать это, отрежьте 3,8 см от нижней замковой части фаски.
Необходимо закрепить гвоздями один конец каждой фаски.
Расположите гвоздь как показано на рисунке, чтобы верхняя часть стыкующейся фаски закрыла гвоздь.
Обязательно предварительно просверлите отверстие 4,5 мм в фаске для этого гвоздя.





Крепеж фаски к доске фаски
Если вы устанавливаете обычную фаску, это один из тех редких случаев, когда можно забивать гвозди сквозь сайдинг. Вбейте гвоздь сквозь V-образный желоб в софит_ ной панели, используя гвозди с маленькой шляпкой. Если софит прибит к доске фаски, он будет расширяться в одном направлении к расположенному напротив принимающему каналу. Оставьте пространство для расширения софита.
